Am heutigen UN Tag gab es wieder eine Aussendung von dem Längstwellensender Grimeton. Da sich am heutigen Tag die Ereignisse Freizeit, SAQ sendet und “man erinnert sich, dass SAQ sendet” alle eintraten, wurde flugs ein Empfangssetup zusammengebaut.

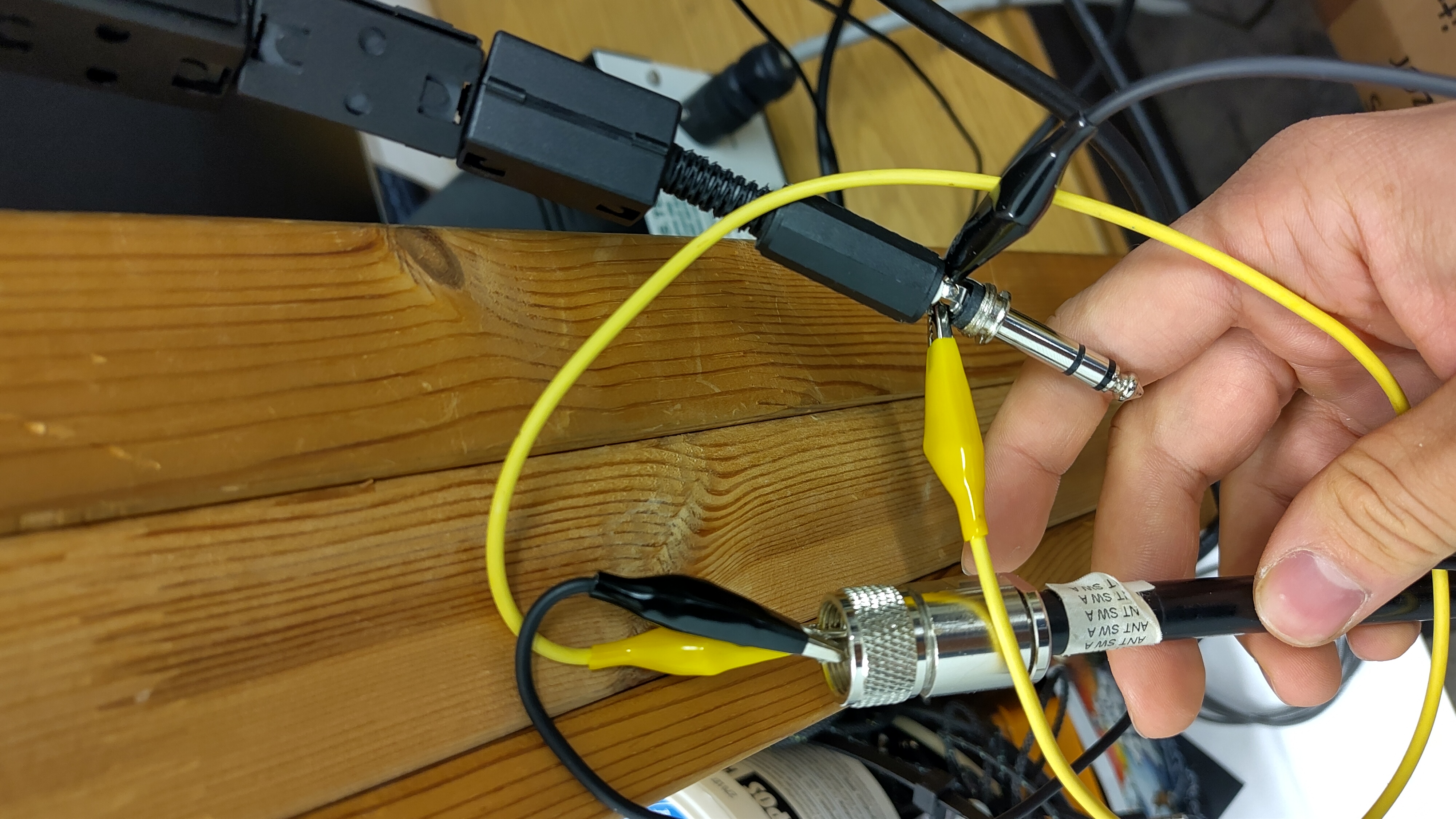

Da unser Funkgerät “nur” bis 30 kHz empfangen kann, musste eine Alternative her. Da SAQ auf 17,2 kHz sendet, reicht eine Soundkarte. Daher wurde mit zwei Kabeln ein Klinkenstecker an das Koax von unserem 80m Dipol angeschlossen.

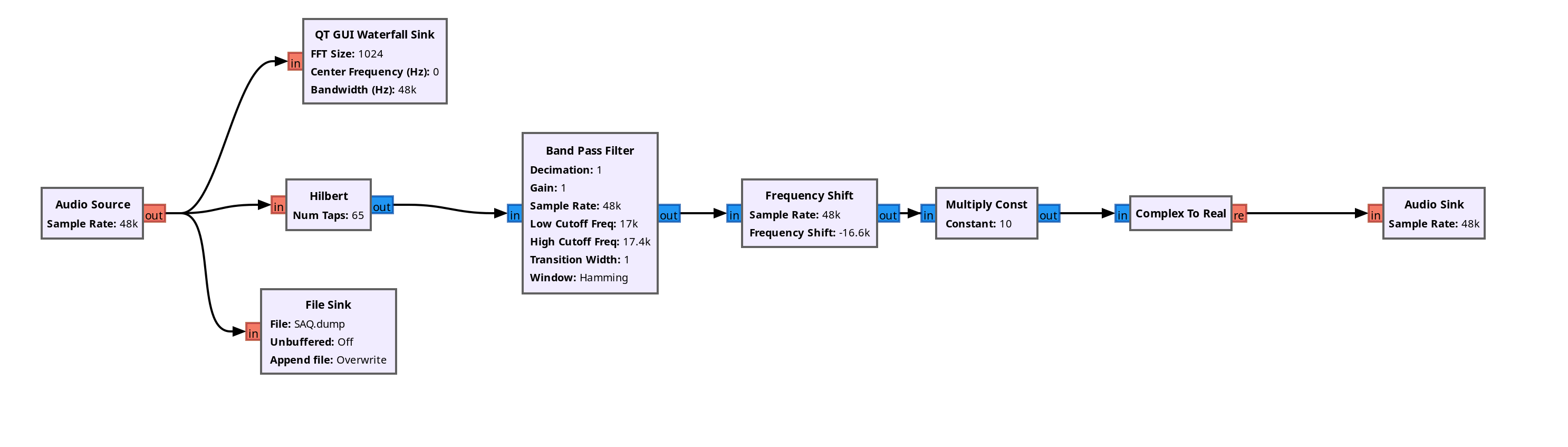

Die Weiterverarbeitung gestaltete sich etwas schwieriger. Eine schnelle Suche zeigte nur Windows-Software. Also wurde mit GNU Radio ein kleiner Flowgraph zusammengebaut. Dieser nutzt die Soundkarte des PCs als Input, filtert das Signal von SAQ heraus und verschiebt das Signal von 17,2 kHz auf 600 Hz.

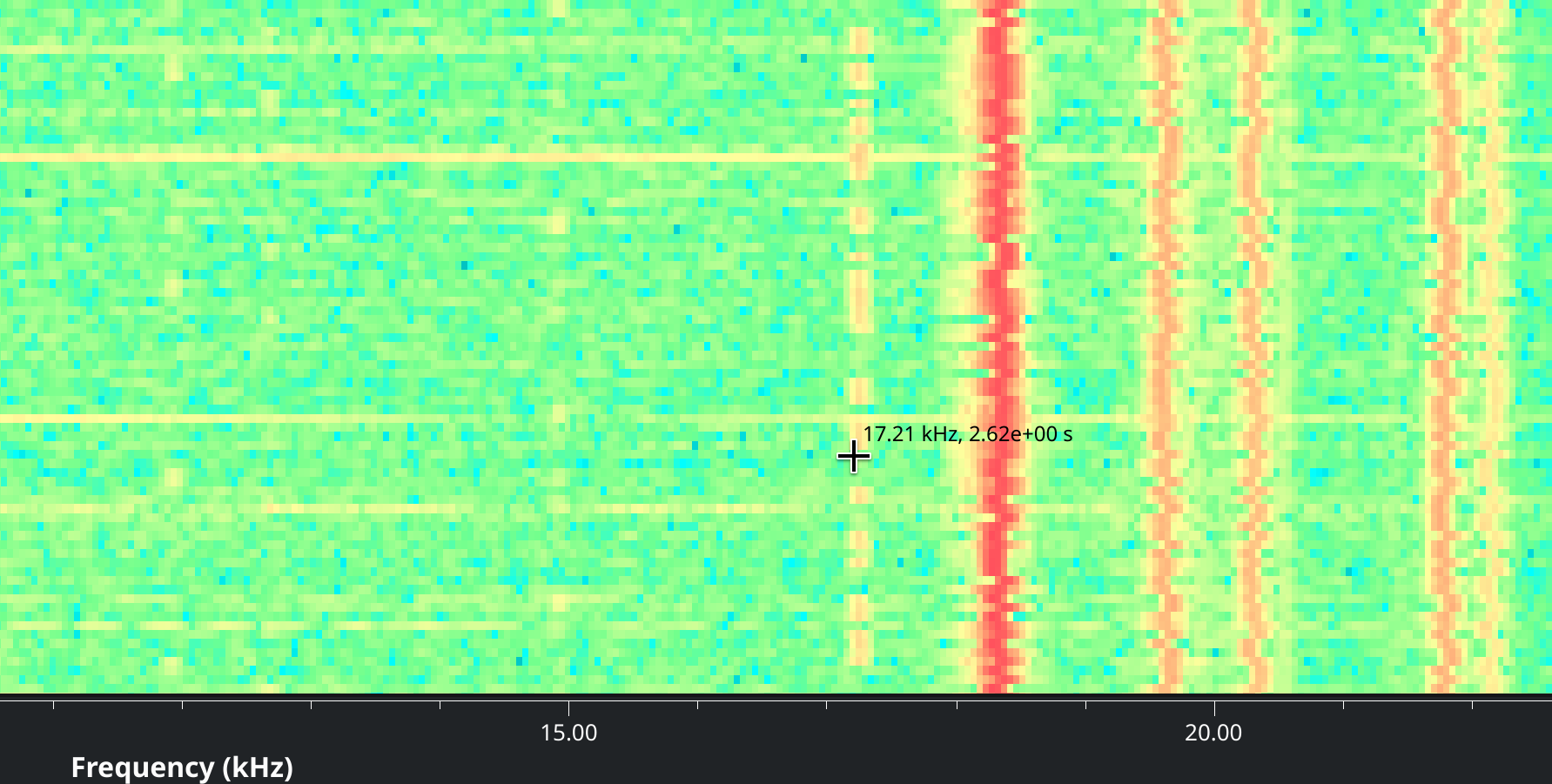

Neben dem CW-Signal sind noch weitere Signale zu erkennen. Bei den vertikalen Streifen handelt es sich vermutlich um Schaltnetzteile oder andere VLF- Übertragungen. Die horizontalen Störungen können Blitze oder betätigte Lichtschalter sein.
Hier ist ein Auszug aus der Sendung:
